Gustard DAC-R26 II R2R ladder DAC

Gustard R26 II

Discrete R-2R Network Streaming DAC

Gustard R26 II er en fuldt diskret R-2R DAC med integreret netværksstreaming, udviklet med fokus på signalrenhed, præcision og analog lydkvalitet. Hele konstruktionen er bygget op omkring proprietære moduler, separat strømforsyning og avanceret clock-styring for at sikre stabil og konsistent ydelse på højt niveau.

Fully Discrete 26-bit R-2R Architecture

R26 II benytter Gustards egenudviklede fully discrete R-2R resistor ladder DAC architecture i en ny 26-bit implementation. I modsætning til Delta-Sigma-baserede løsninger foretages konverteringen her direkte fra digitalt signal til analog spænding uden noise-shaping eller højfrekvent modulering. Resultatet er en mere organisk, flydende og analog lydkarakter.

Den diskrete opbygning stiller ekstremt høje krav til komponentmatching og PCB-layout, og R26 II er konstrueret med præcisionsudvalgte komponenter og meget snævre tolerancer for at opnå stabilitet og ensartet ydeevne.

Native 1-Bit DSD – Direct DSD Mode

DAC-kernen understøtter true native 1-bit DSD, helt op til DSD2048 via I²S. I Direct DSD Mode føres DSD-bitstreamen direkte til 1-bit switch-arrayet uden intern PCM-konvertering eller DSP-manipulation.

Denne hardwarebaserede dekodning bevarer dynamik, transientrespons og den oprindelige Pulse Density Modulation (PDM) uden kompromiser.

FPGA-baseret Digital Processing

R26 II er udstyret med en FPGA-platform, som håndterer:

• Clock management

• 2nd-order PLL digital shaping

• DoP demodulation

• PCM / DSD path switching

Denne fleksible og proprietære digitale behandling danner grundlaget for høj signalintegritet og præcis timing på tværs af alle indgangstyper.

GCLK-02 Clock Module & External 10 MHz Input

Den interne GCLK-02 clock module anvender avanceret PLL-teknologi med en låsenøjagtighed på ±1 Hz, hvilket sikrer ekstrem frekvens- og fasepræcision.

Derudover understøtter R26 II external 10 MHz clock reference input (BNC), så en ekstern high-precision master clock kan anvendes for yderligere forbedret timing og lydkvalitet.

Discrete Class-A LPF Output Stage

Den analoge udgang er opbygget med et fully discrete Class-A Low Pass Filter (LPF), specifikt tunet til R-2R-arkitekturen.

I stedet for integrerede op-amps anvendes diskrete komponenter, hvilket giver fuld kontrol over bias, kompensation og harmonisk struktur. Resultatet er forbedret transientrespons, mere nuanceret klang og høj termisk stabilitet.

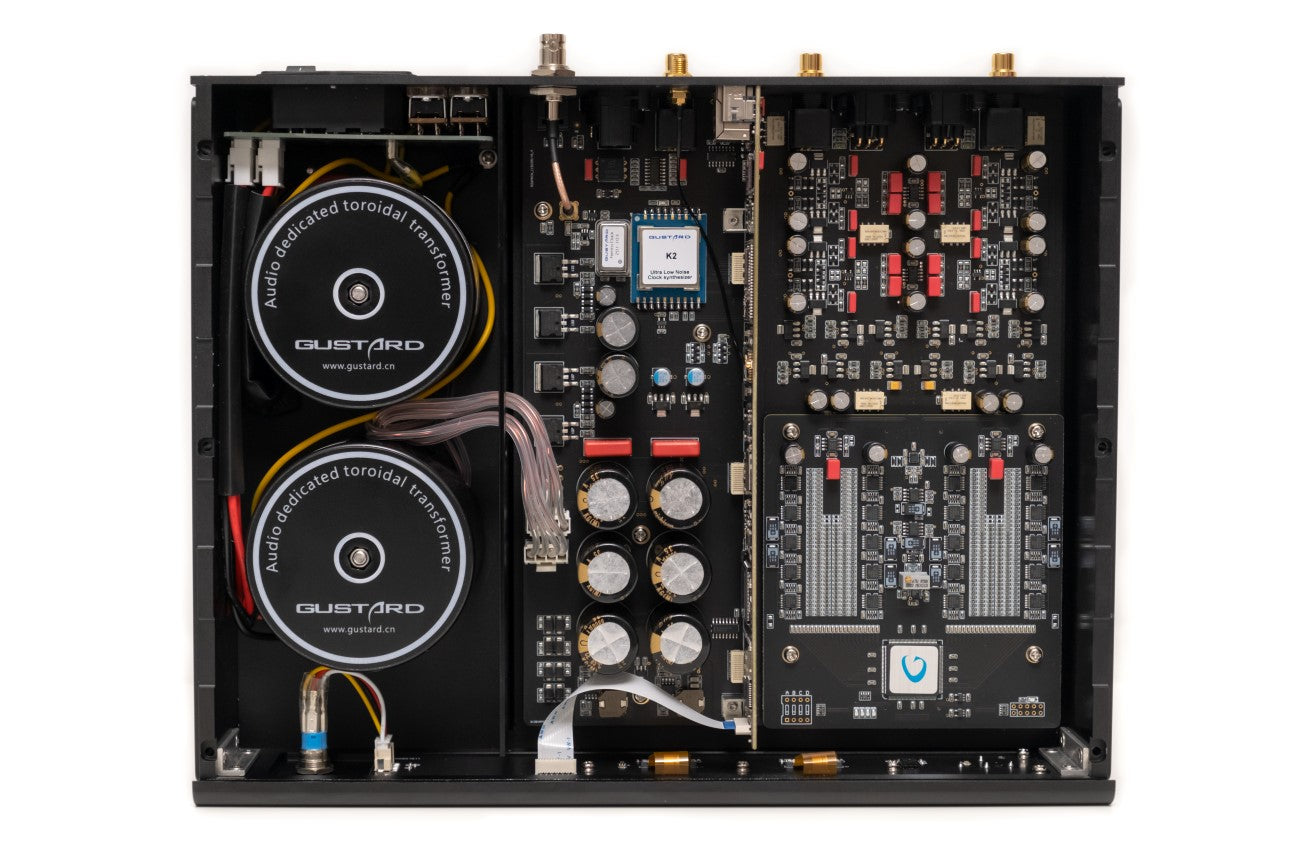

Dual Independent Power Supplies

Digitale og analoge sektioner er fuldstændigt adskilt og forsynet af to dedikerede toroidal transformers.

Denne fysiske og elektriske separation reducerer crosstalk og interferens – herunder RF-støj – og sikrer et stabilt og støjsvagt arbejdsmiljø for både digital og analog signalbehandling.

Network Streaming & Connectivity

R26 II fungerer som network streaming DAC og understøtter:

• Roon Bridge

• AirPlay

• UPnP

• Spotify Connect (via network bridge)

• NAA

Derudover tilbydes Bluetooth 5.1 samt USB, AES/EBU, Coaxial, Optical og I²S (arrangeable pinout).

High-Resolution Support

• PCM op til 768 kHz (USB)

• PCM op til 1536 kHz (I²S)

• Native DSD op til DSD512

• Native DSD op til DSD2048 (I²S)

Design & Brugervenlighed

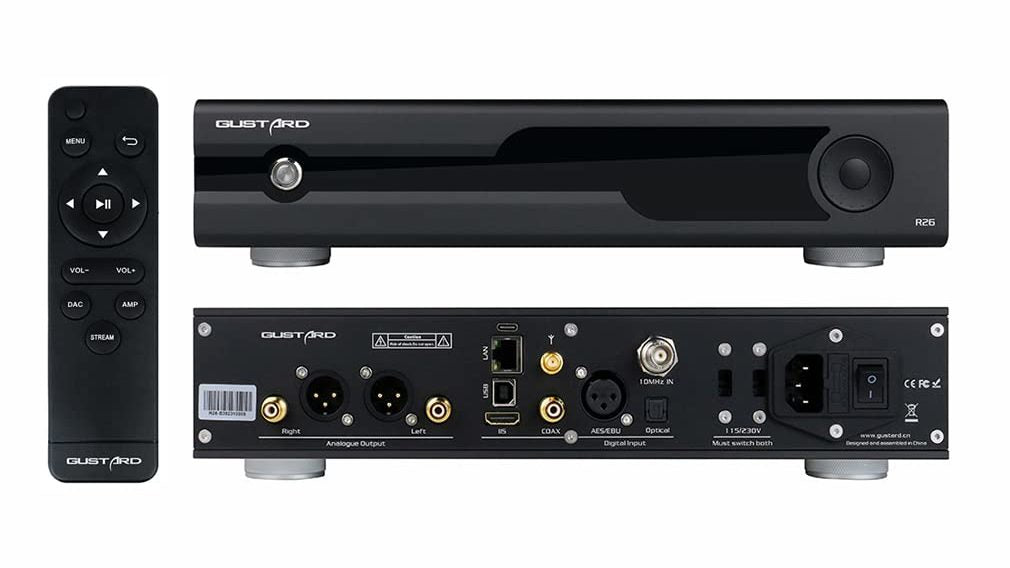

Kabinettet er fremstillet i massivt aluminium med fokus på mekanisk stabilitet og effektiv afskærmning. Displayet tilbyder tre screensaver-tilstande med justerbar lysstyrke, og enheden understøtter remote control.

Balanceret XLR og single-ended RCA output er tilgængeligt.
