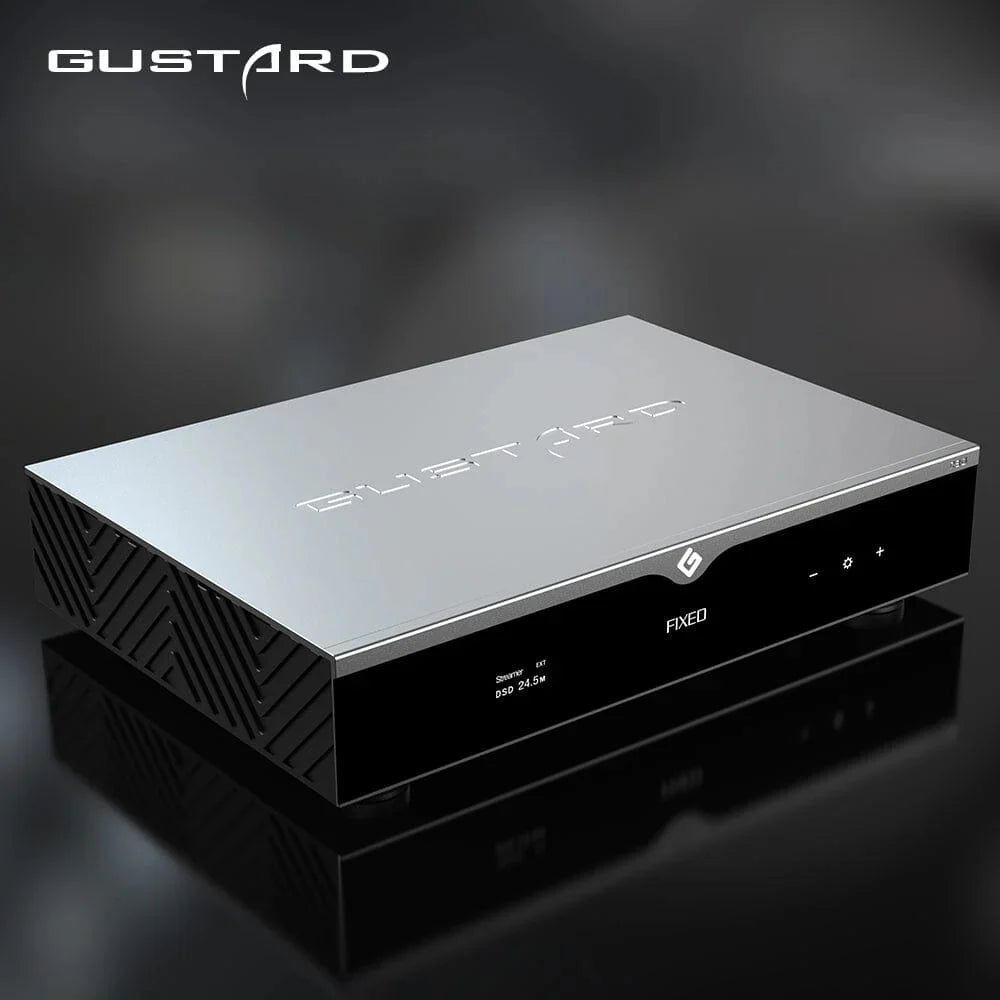

Gustard DAC-R30 R2R Ladder DAC

Gustard R30 er en DAC, streamer og forforstærker baseret på et R2R ladder resistor network for at tilbyde højpræcisions digital-til-analog konvertering. Den understøtter PCM op til 32-bit 1536kHz og DSD op til DSD1024 for troværdig og detaljeret gengivelse. Den omfattende tilslutningsmulighed gør det muligt at integrere den i et bredt udvalg af lydopsætninger. Baseret på CelWare 3.x software understøtter den Roon Bridge, AirPlay, HQPlayer NAA, UPnP, mConnect, Bubble UPnP, Spotify og QQMusic.

Gustard R30: 27-bit R2R DAC

Kernen i R30 er baseret på en diskret 27-bit R2R-arkitektur, hvor signalet behandles af et ladder resistor network i stedet for en konventionel konverteringschip. Denne tilgang muliggør fuldt analog konvertering uden kompleks digital interpolation. I modsætning til delta-sigma DACs, der bruger støjende modulation og massiv oversampling, arbejder R2R direkte på signalets native opløsning.

R30 implementerer 1-bit analog decoding, designet til at håndtere DSD-strømmen rent i hardware uden forudgående konvertering til PCM. Dette bevarer integriteten af DSD-signalet og undgår forvrængning og artefakter forbundet med mellemliggende konverteringer. Enheden understøtter derfor native DSD1024. Dette ledsages af et specialoptimeret low-pass filter, som supplerer konverteringsstadiet ved at sikre en glat og kontrolleret frekvensgang.

Gustard R30: Seneste generation digital filter

R30 indeholder et nyudviklet digitalt filter, der kan upsample signalet og samtidig effektivt reducere den tilhørende støj. Denne behandlingsfase eliminerer også aliasing distortion, som kan være til stede i båndbredden og er iboende for konverteringsprocessen. Resultatet er, at signalet bevarer sin integritet med en renere og mere veldefineret gengivelse over hele det hørbare spektrum.

Gustard R30: OCXO clock og GCLK-02 modul

Timing-sektionen håndteres af et termostabiliseret OCXO clock, som giver høj præcision og optimal stabilitet ved temperaturvariationer.

OCXO clock er parret med et GCLK-02 clock module, en højtydende clock-frekvenssyntetisator, der anvender avanceret PLL (Phase Locked Loop)-teknologi for at sikre stabilitet og nøjagtighed i det producerede signal. Designet af modulet gør det muligt at bruge enten en lokal clock-kilde (i dette tilfælde OCXO) eller et eksternt 10MHz clock signal, hvilket giver en fleksibel og høj kvalitet clock-løsning.

R30 kan også synkroniseres med en ekstern clock via sin 50 Ω BNC-indgang, som er kompatibel med enten et kvadratisk CMOS-signal (0,2–3,3 V) eller en sinusbølge (0,5–3,3 V).

Gustard R30: Gustard’s FPGA

R30 indeholder en proprietær Gustard FPGA, som står for signalrekonstruktion og avanceret digital signalhåndtering. Den håndterer distribution og behandling af clock-signalet, PLL-formning, DoP demodulation samt reduktion af switching-støj i PCM- og DSD-signaler. Denne integration muliggør præcis kontrol af hvert trin og sikrer stabil og optimeret konvertering.

Gustard R30: Analog forforstærkning

Ud over DAC-funktionen kan R30 anvendes som en analog forforstærker. Volumenkontrollen er baseret direkte på dens R2R network, hvilket muliggør tabsløs dæmpningskontrol. En bypass-tilstand er tilgængelig for at deaktivere forforstærkersektionen efter behov. Takket være dette design kan R30 tilsluttes direkte til en effektforstærker eller aktive højttalere, hvilket forenkler integrationen i et high-fidelity lydsystem.

Gustard R30: CelWare 3.x

Baseret på en audio-optimeret Linux kernel understøtter R30’s CelWare 3.x software forskellige protokoller som Roon Bridge, AirPlay, HQPlayer NAA, UPnP, Spotify m.fl. Brugere kan aktivere eller deaktivere disse funktioner via en browser ved blot at indtaste adressen //x30.local.

Gustard R30: XMOS interface

Gustard R30 er udstyret med et XMOS XU216 USB interface, der understøtter signaler op til PCM 768kHz og DSD512 for overlegen lydtransmission.

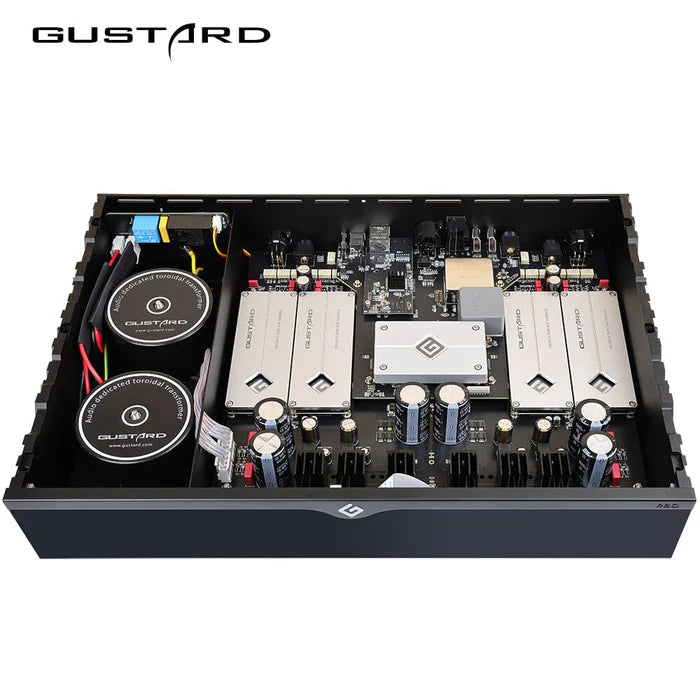

Gustard R30: Strømforsyning

R30 har to separate transformatorer til at forsyne de digitale og analoge sektioner uafhængigt, hvilket eliminerer enhver indbyrdes interferens. Hver kanal er desuden udstyret med dedikerede filterkondensatorer, som sikrer stabil spænding og støjfri drift.
